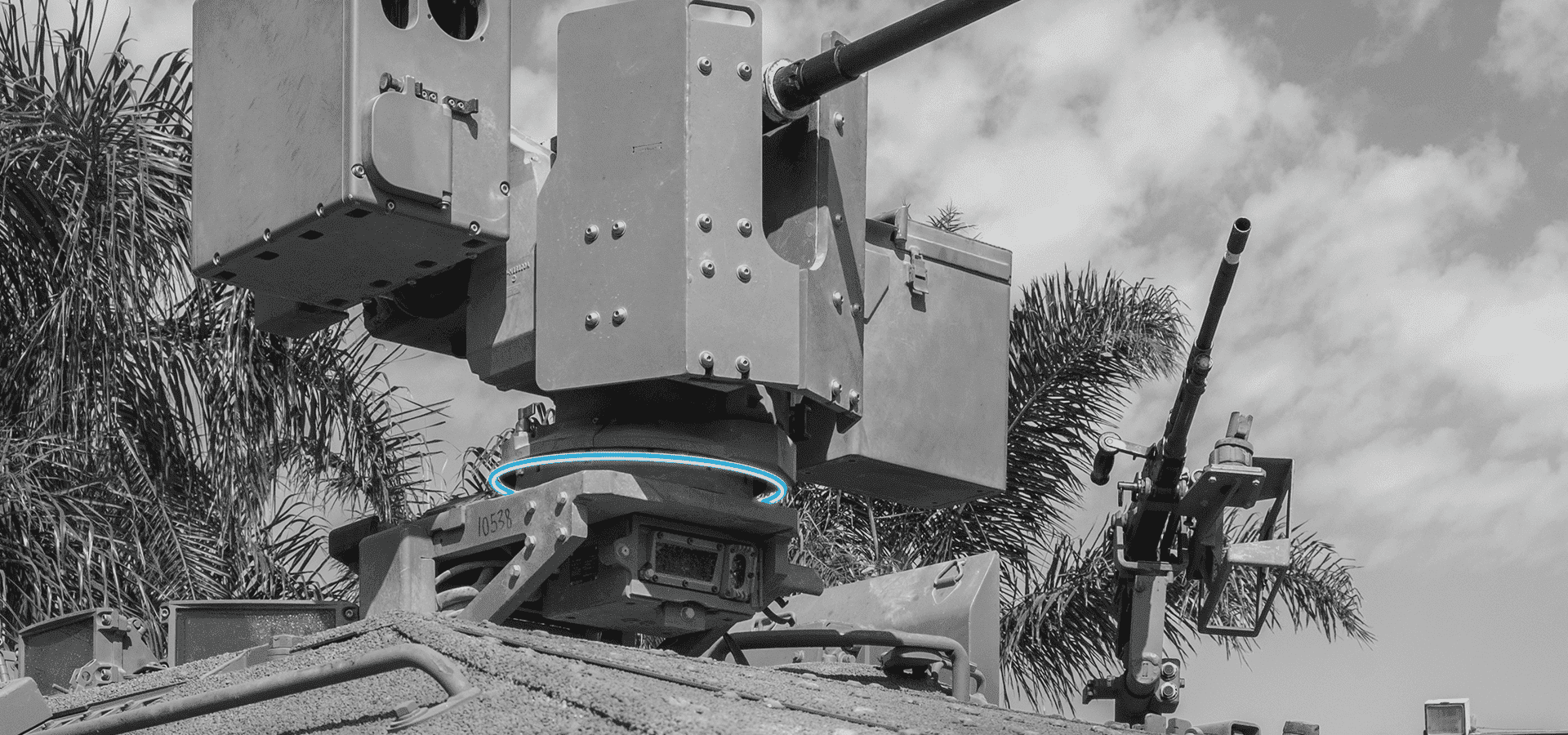

적용 사례: 궤도 차량용 턴테이블

경화 레이스를 갖춘 크로스 롤러 베어링은 극한 환경용입니다. 이들은 최대 토크 하중, 충격
하중, 진동을 견딜 수 있어, 기존 와이어 레이스 베어링으로는 도달할 수 없었던 영역에서도
사용 가능합니다. 경화 레이스 가공에는 전혀 새로운 기술이 필요합니다. 여기에 애플리케이
션 특화 설계를 더하면, 가장 혹독한 환경에서도 사용할 수 있는 회전 부품이 완성됩니다. 예
를 들어, 차량이나 다목적 운송 수단에서 중장비 저장 시, 지속적인 하중과 높은 틸팅 모멘트
가 작용하는 환경, 즉 트롤리의 회전마운트 같은 경우에 적용됩니다.

강화 레이스가 적용된 특수 설계 프랑케 베어링 사용

단면 10mm 이상의 와이어 레이스는 특수 제작 및 가공 방법이 필요합니다. 특히 직경
300mm까지의 소형 베어링 제작에는 새로운 방법과 공정이 적용됩니다. 여기에 크로스 롤
러를 결합하면, 이 범주의 레이스는 와이어 레이스 베어링의 모든 장점을 중부하(heavy-
duty) 분야로 전달합니다.

• 최대 강성 및 모멘트 하중 용량
• 최대 하중 용량과 견고성
• 설치 환경과 하중 조건이 어려워도 균일한 회전 저항
• 컴팩트한 설치 공간
