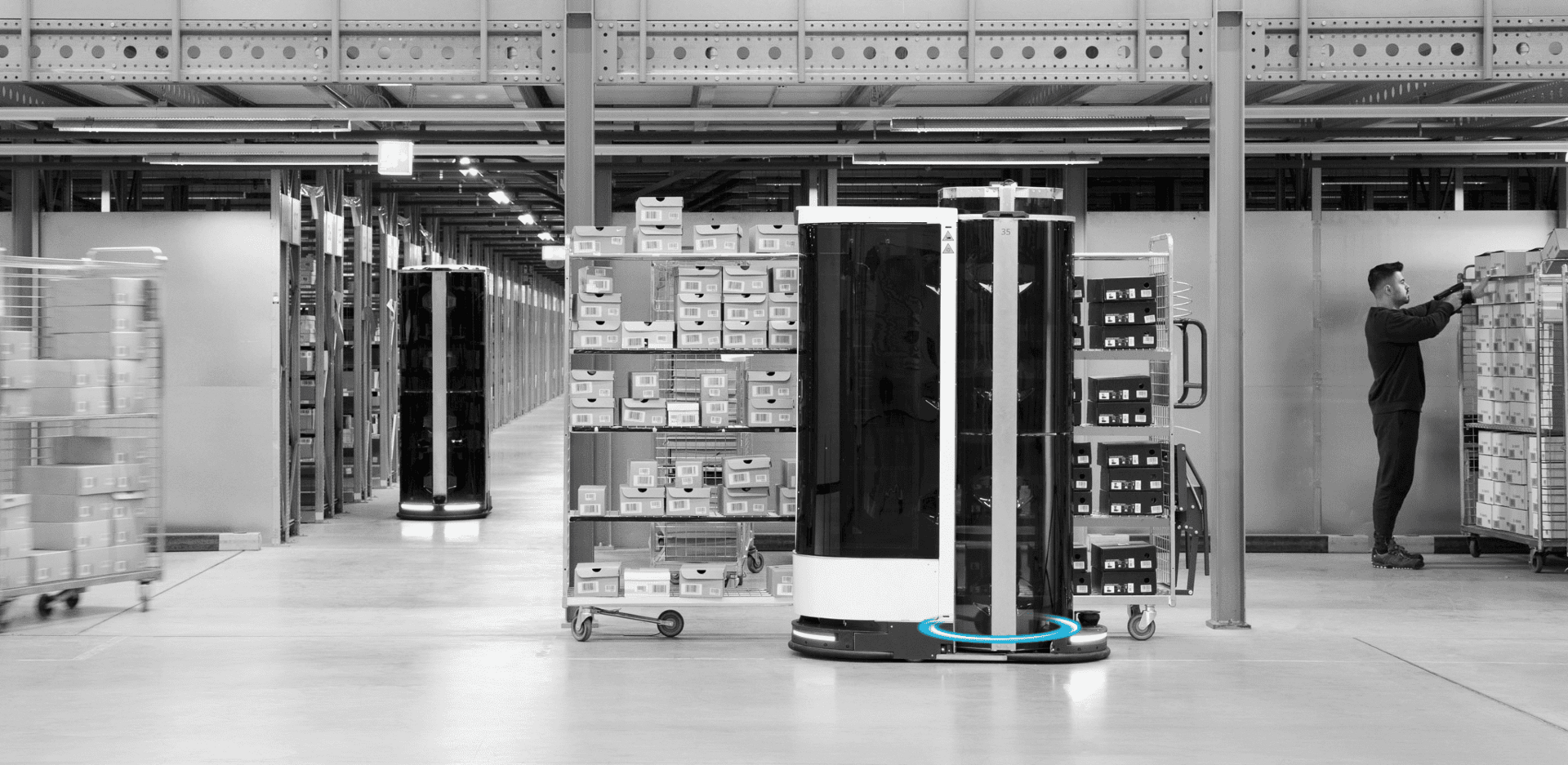

응용 사례 롤러 베어링 물류용 물품 피킹 모바일 로봇

The lifting column, which is responsible for the precise and fast positioning of the gripper, must enable agile and low-friction rotation between the storage and buffer racks. At the same time, the robot must not lose its slim design so that it can continue to move into narrow rack aisles without any problems. The bearing used must therefore have a high load capacity, yet be compact and light so as not to compromise the weight and size of the robot.

Project-specific slewing ring LDE-0200 with HTD-8 toothed belt toothing

The roller bearing solution developed offers several advantages: It consists of a ready-to-install slewing ring that enables fast and low-friction movement of the gripper unit. The integrated toothed belt gearing enables a particularly space-saving design. A highlight of the solution is the use of aluminium, which reduces the overall weight and thus creates additional payload capacity. Thanks to the wire race bearing technology, the high load capacity is maintained despite the aluminium housing. In addition, the slewing ring is anodised and sealed on both sides, making it ideal for use in a wide range of logistics environments.

그리퍼의 정밀하고 빠른 위치 제어를 담당하는 리프팅 컬럼은, 저마찰로 민첩하게 회전하며 저장 랙과 버퍼 랙 사이를 이동할 수 있어야 합니다.
동시에, 로봇은 슬림한 설계를 유지하여 좁은 랙 통로에도 문제없이 진입할 수 있어야 합니다.
따라서 사용되는 베어링은 높은 하중을 견디면서도, 로봇의 무게와 크기에 영향을 주지 않을 만큼 콤팩트하고 가벼워야 합니다.

프로젝트 맞춤형 선회 베어링 LVE-0200과 HTD-8  타이밍 벨트 치형 적용

개발된 롤러 베어링 솔루션은 여러 가지 장점을 제공합니다.
설치 준비가 완료된 선회 베어링으로 구성되어, 그리퍼 유닛의 빠르고 저마찰 이동이 가능합니다.
통합된 타이밍 벨트 치형 덕분에 콤팩트한 설계가 가능합니다.
이 솔루션의 특징 중 하나는 알루미늄 사용으로, 전체 무게를 줄여 추가적인 적재 용량을  확보할 수 있다는 점입니다.
와이어 레이스 베어링 기술 덕분에, 알루미늄 하우징에도 불구하고 높은 하중 용량이 유지됩니다.
또한, 선회 베어링은 양면 아노다이징 및 밀폐 처리되어 있어, 다양한 물류 환경에서 이상적인 사용이 가능합니다.
