Fields of Innovation 토크 모터가 장착된 직접 구동 롤러 베어링

왜 직접 구동 방식의 롤러 베어링인가?

프랑케의 통합형 직접 구동 롤러 베어링은 최고의 에너지 효율성을 자랑합니다. 구동 모터를 베어링에 통합함으로써 기어 및 구동 톱니바퀴와 같은 부품과 복잡한 윤활 회로를 생략할 수 있습니다. 따라서 움직이는 질량이 현저히 감소하고 마찰 및 틈새와 같은 요인으로 인한 출력 손실이 최소화됩니다.

프랑케 직접 구동 롤러 베어링의 작동 방식

토크 모터는 프랑케 회전 커플링에 직접 통합됩니다. 고객은 완전히 설치 준비가 된 시스템을 받게 됩니다. 이를 통해 회전 운동을 생성할 수 있을 뿐만 아니라 위치 지정이나 정의 가능한 클럭 단계를 실행할 수도 있습니다.

토크 모터는 정의된 회전 속도 범위에서 높은 토크를 발휘합니다. 이때 고정자와 회전자 사이의 간격(에어 갭)이 토크 크기에 결정적인 역할을 합니다. 프랑케 회전 커플링은 사전 장력으로 일정한 에어 갭을 보장합니다. 모터 위치를 측정하기 위해 측정 시스템을 사용할 수 있습니다.

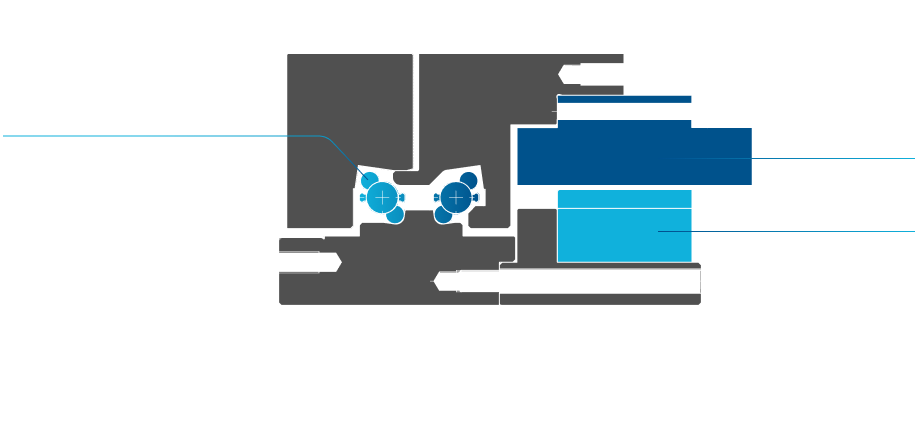

프랑케 직접 구동 회전 연결부의 단면도

[Translate to Koreanisch:] Schrägkugellager mit Direktantrieb

[Translate to Koreanisch:] direkt angetriebene Drehverbindung mit Torque-Motor

사용 가능한 모든 측정 시스템 활용 가능

시장에 출시된 모든 측정 시스템을 회전 커플링에 통합할 수 있습니다. 기본적으로 매우 견고한 유도식 측정 시스템이 사용됩니다. 인크리멘탈 또는 앱솔루트 시스템으로 다양한 정밀도 등급으로 제공됩니다. 다음 인터페이스를 사용할 수 있습니다:

인크리멘탈 시스템: TTL, 1Vss,
앱솔루트 시스템: EnDat 22; Fanuc, BiSS, SSI – 1Vpp.

(폐쇄형) 측정 테이프는 로터에 직접 고정되고 측정 헤드는 스테이터에 나사로 고정됩니다. 고객의 추가 구조물에 측정 시스템을 장착하는 것도 가능합니다. 측정 테이프가 폐쇄형 링이기 때문에 특정 직경만 사용할 수 있으며, 이는 설계 시 고려해야 합니다. 대량 생산 시에는 원하는 직경을 사용할 수 있지만 추가 비용이 발생할 수 있습니다.

사용 가능한 직경

직접 구동 방식의 롤링 톱은 직경 100mm부터 1,800mm까지 제공됩니다.
