Franke 와이어 레이스 베어링 원리

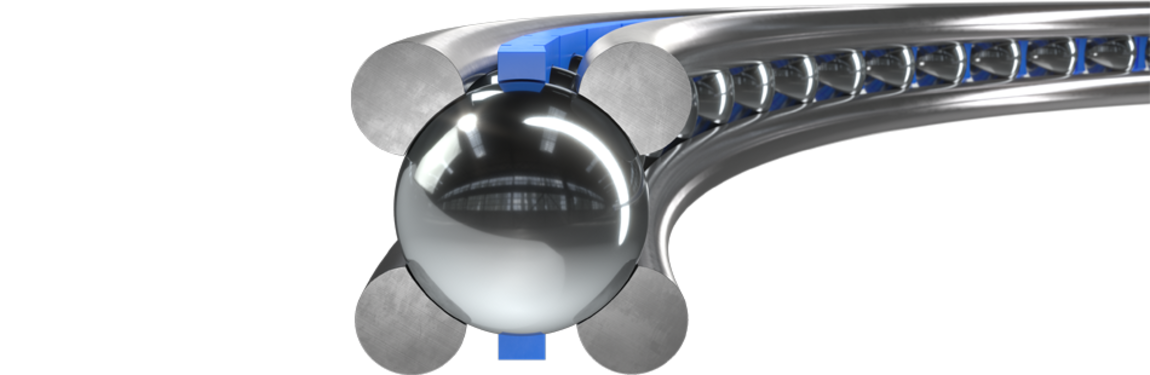

더 나은 설계를 위한 4개의 와이어 구조
일반적인 볼 베어링과 프랑케 와이어 레이스 베어링의 결정적인 차이점은 레이스웨이에 있습니다.
와이어 레이스 베어링에서 롤링 요소는 견고한 하우징 링이 아니라 고성능 와이어에서 굴러갑니다.
이 원리의 유연성 덕분에 더 나은 제품을 개발하기 위해 보다 자유롭고 간단하게 설계가 가능하며,
이를 통해 더 우수한 제품을 개발할 수 있습니다.

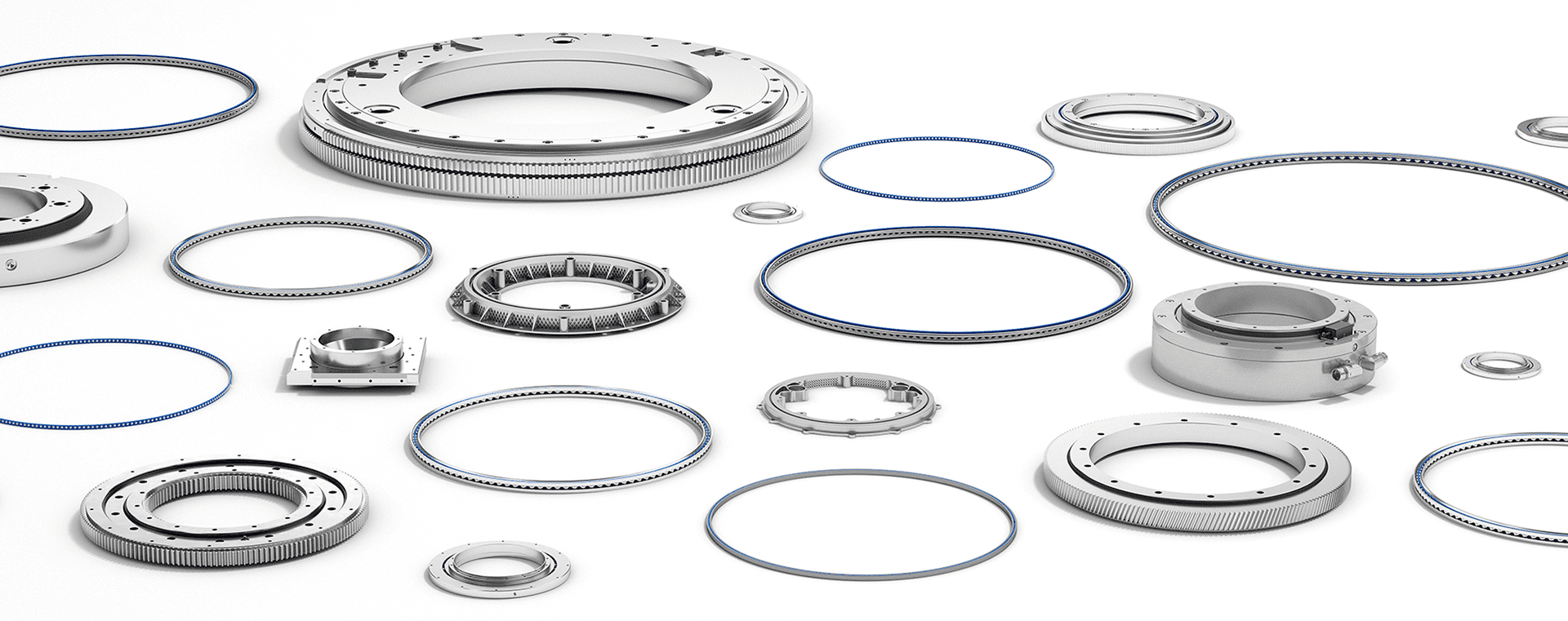

와이어레이스 베어링
회전 운동에 필요한 모든 것은 Franke 와이어 레이스 베어링 하나면 충분합니다.
Franke 와이어 레이스 베어링은 귀하의 설계에 직접 통합될 수 있습니다.
간단하게 직접 조립할 수도 있습니다.
와이어 레이스 베어링은 형태와 재질을 귀하의 요구에 맞게 맞춤 제작할 수 있으며, 예를 들어 비자성 세라믹 롤링 요소를 선택할 수도 있습니다.
베어링 어셈블리
원하신다면, 당사는 완전한 선회 베어링도 설계 및 제작해 드릴 수 있습니다.
이 제품은 베어링 요소보다 더욱 쉽게 장착할 수 있습니다.
Franke 슬루링은 모든 크기로 제공되며, 개별 보어(구멍) 및 기어 이(치형)를 포함해 알루미늄, 스테인리스강, 카본, 또는 3D 프린팅 하우징 등 다양한 재질로 제작 가능합니다.
직구동 모터 일체형 베어링
완전한 솔루션을 한 곳에서 제공받고 싶으신가요?
Franke는 근접 센서, 커플링, 모터를 옵션으로 포함한 맞춤형 포지셔닝 및 구동 유닛을 완벽하게 제공합니다.
Franke의 강점 중 하나는 바로 직접 구동 방식(Direct Drive) 시스템입니다.
이러한 시스템은 예를 들어 유명 제조업체들의 컴퓨터 단층 촬영 장비(CT)에도 폭넓게 사용되고 있습니다.
더 쉽고, 더 콤팩트하게
와이어 레이스 베어링에서는 고탄성 와이어로 제작된 베어링 링이 베어링 구조의 기능을 수행합니다. 이를 통해 무게와 공간을 절감할 수 있습니다.
또한 재질 선택과 외곽 구조 설계를 자유롭게 할 수 있어, 제품 전체의 중량을 크게 줄일 수 있습니다.

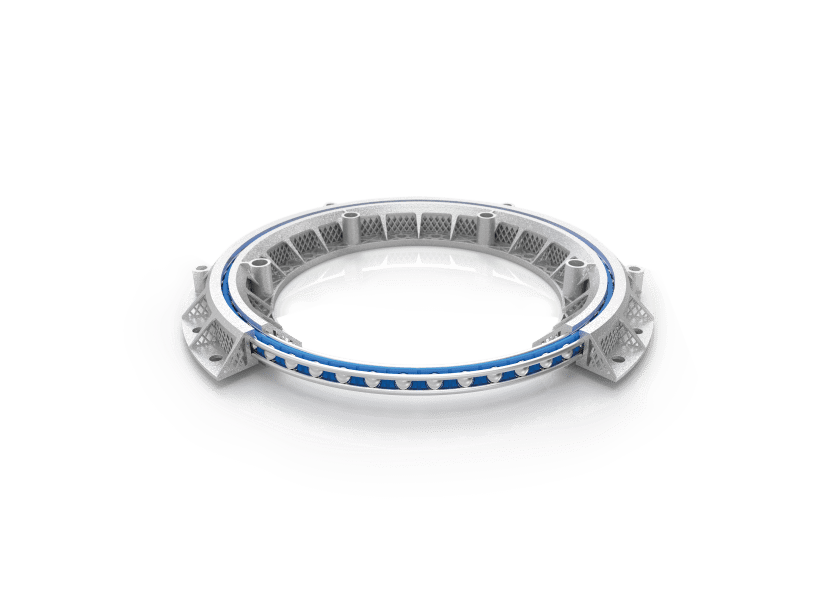

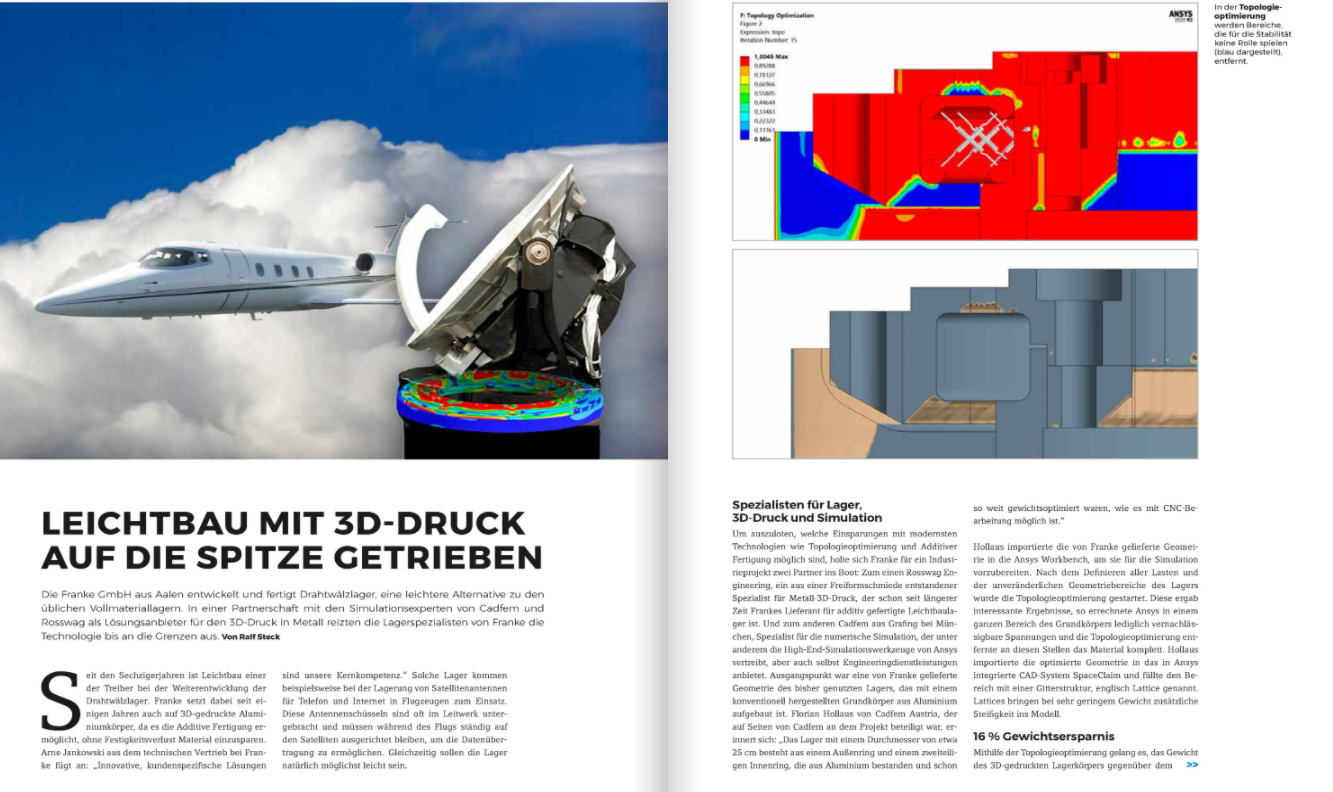

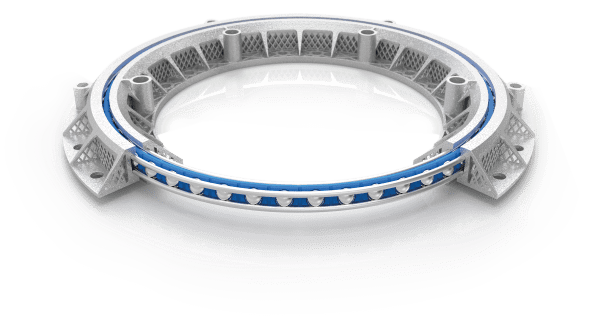

초경량 롤러 베어링 – 연결구조의 최적화 적용
3D 프린팅 선회 베어링의 연결방식이나 구조적 배치의 최적화를 통해, 롤링 베어링의 기능을 유지하면서도 무게를 줄일 수 있는 방법을 확인해 보십시오.
여기 소개된 사례는 항공우주 산업을 위한 롤러 베어링입니다.
정밀하게 작동합니다..
그리고 정밀하게 작동합니다.
또한 정밀하게 작동합니다.

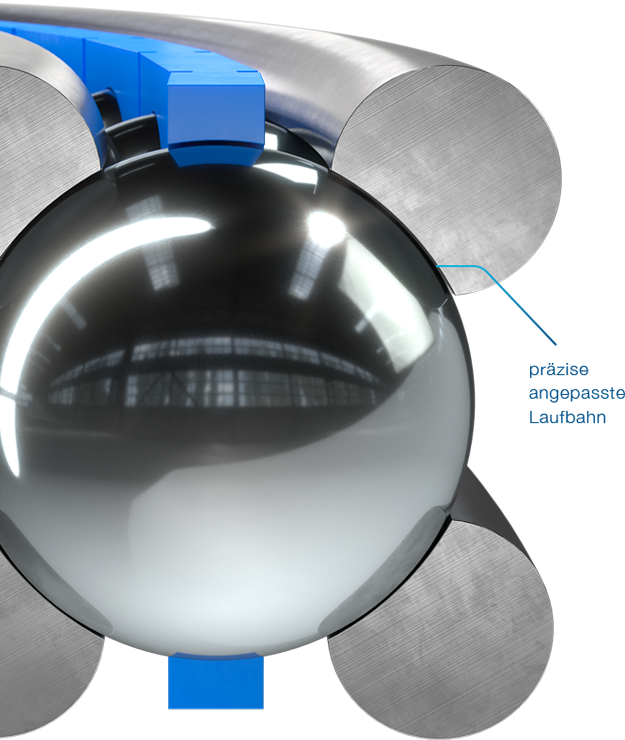

와이어 레이스 베어링에서는 롤링 요소의 레이스웨이가 구름 요소의 직경에 정밀하게 맞춰져 있습니다. 이를 통해 최적의 기능적 특성이 보장되며, 정확한 작동과 긴 수명을 제공합니다.

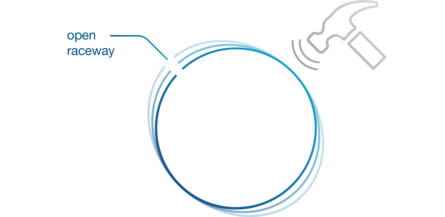

충격과 충돌에 강한 탄성체
Franke 와이어 레이스 베어링의 레이스는 경화된 스프링 강으로 제작됩니다. 이는 충격과 진동을 효과적으로 흡수하여, 외부 간섭에 대한 높은 저항성을 제공합니다.
변형을 보정합니다
온도 변화 등의 영향으로 인한 외부 구조의 미세한 변형은 유연한 Franke 베어링 요소가 보완합니다. 다른 롤러 베어링이 작동을 멈추는 상황에서도 Franke 베어링은 계속 회전합니다
베어링 클리어런스(유격)
없음 회전 저항 (예압) 조절 가능
귀하의 애플리케이션은 동적 성능에 초점을 두고 있습니까,
아니면 정밀성이 중요한가요?
혹은 둘 사이의 적절한 균형이 필요하신가요?

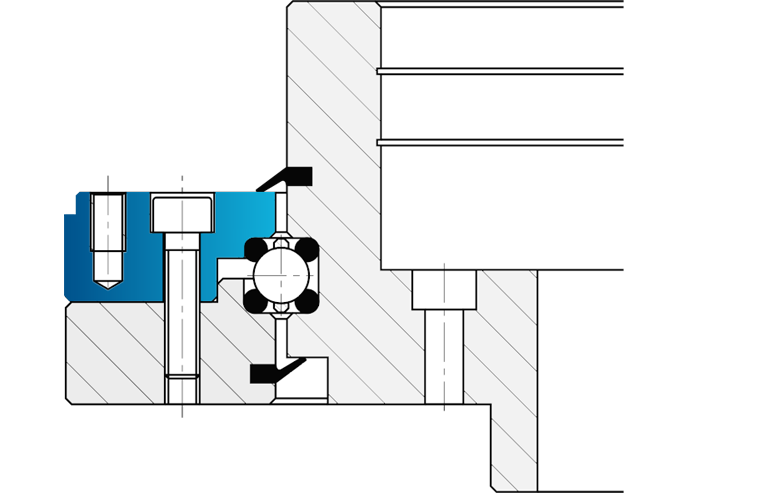

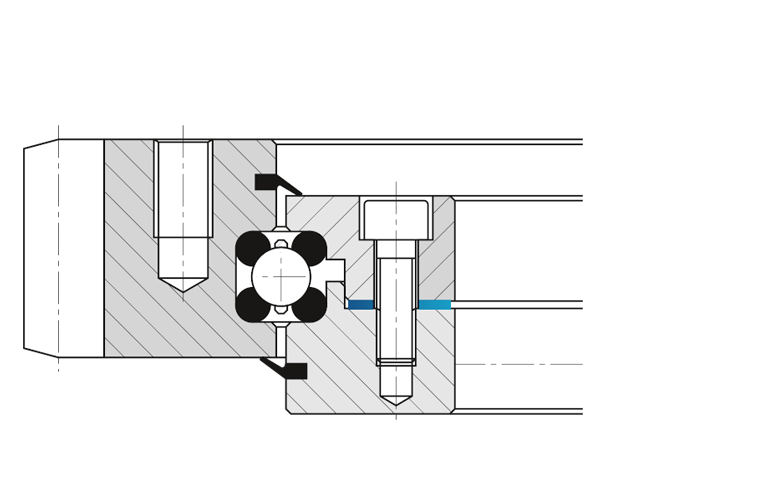

와이어 레이스 베어링의 예압은
조절 가능하여 베어링의
유격(클리어런스)가 없습니다,
모든 애플리케이션에 적합합니다. 언제든지.
아이디어에서 맞춤형 베어링 솔루션까지 – 언제나 곁에서 함께합니다
- 종합 컨설팅 제공
- Franke 시스템 소개 (방문 또는 당사 초청)
- 샘플 부품 공급
- 개별 맞춤 개발
- 시제품 제작 및 테스트
- 조립 교육
- 유지보수 서비스 (예: 베어링 어셈블리 재가공)
